抛头（抛丸器)

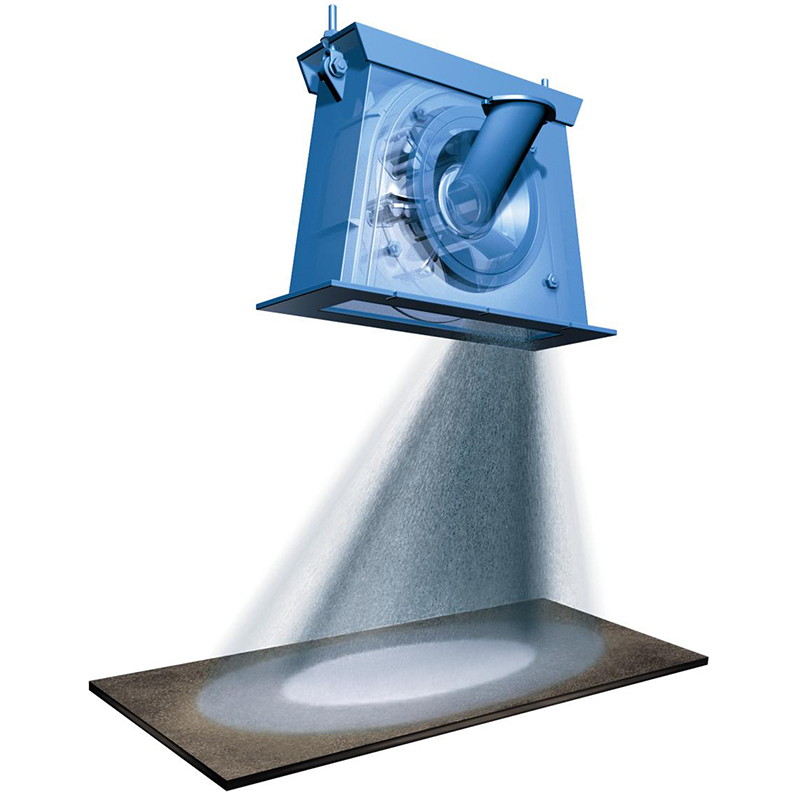

BZ型抛丸器是引进欧洲技术开发的新型抛丸器，以输出流量大、流速高、抛型射程远、覆盖面大等著称。
简介
详情
BZ型高效抛丸器产品性能优点

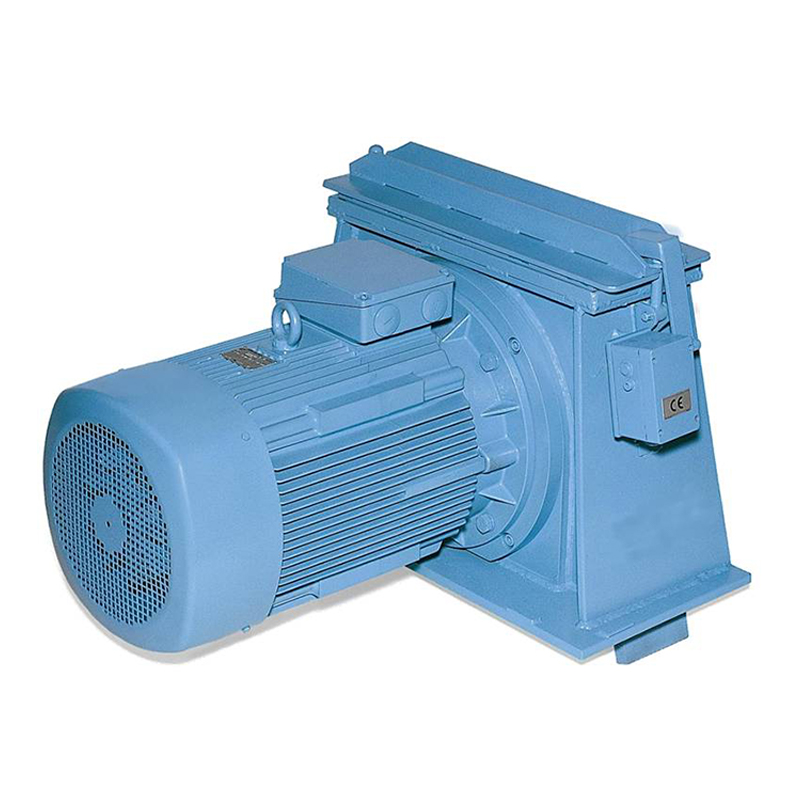

根据结构的不同，由曲面叶片、直面叶片、单中心盘、双中心盘、电机直联、V-带驱动等多种规格可选。曲面叶片抛丸器由左曲、右曲可选，直面叶片抛丸器叶片可正反高速转动，能满足不同工况的安装要求。另外，独特的结构特点，抛丸器耐磨件易于更换。
抛丸原理

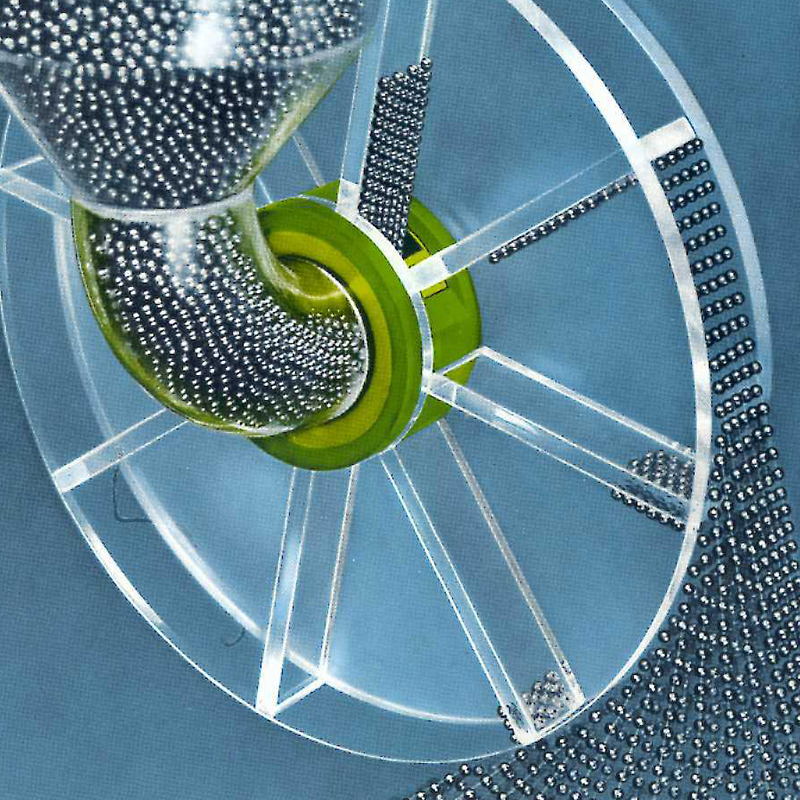

抛丸技术源于欧洲，已有百余年的历史，它的原理是将丸料（金属或非金属）经抛丸器进行加速，并获得较大动能后，高速对工件表面进行物理冲击或撞击，从而达到对工件进行表面除锈、去毛刺、表面强化等预处理作用。它的原理与离心泵比较类似，丸料5由溜管从轴向喂入，随着轴的高速旋转，被分丸轮1加速，由于离心力的作用，穿过定向套3开口被甩到叶片2上，再次被加速，然后先径向后切向形成一束丸料流4被抛出至工件表面。如图所示：
定向套3开口位置可在左右两个旋向上调节，从而控制丸料的抛射角。如图示：
型号规格表

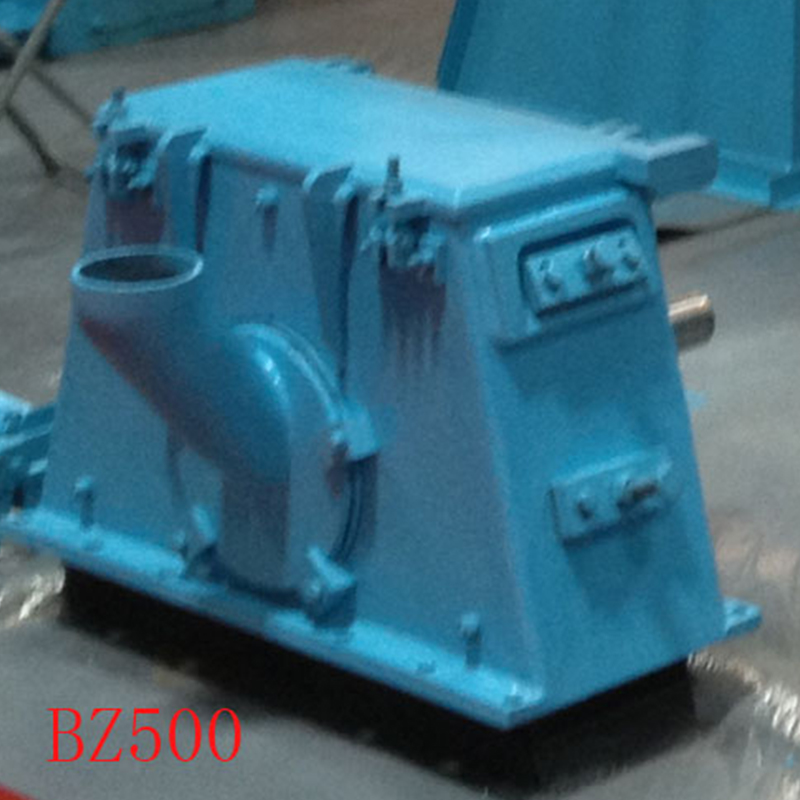

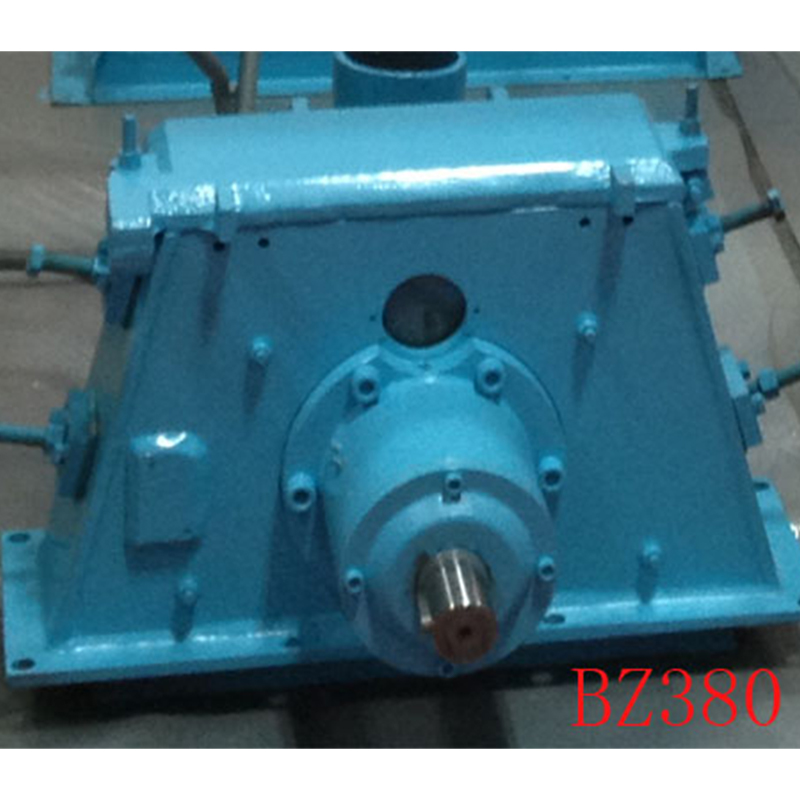

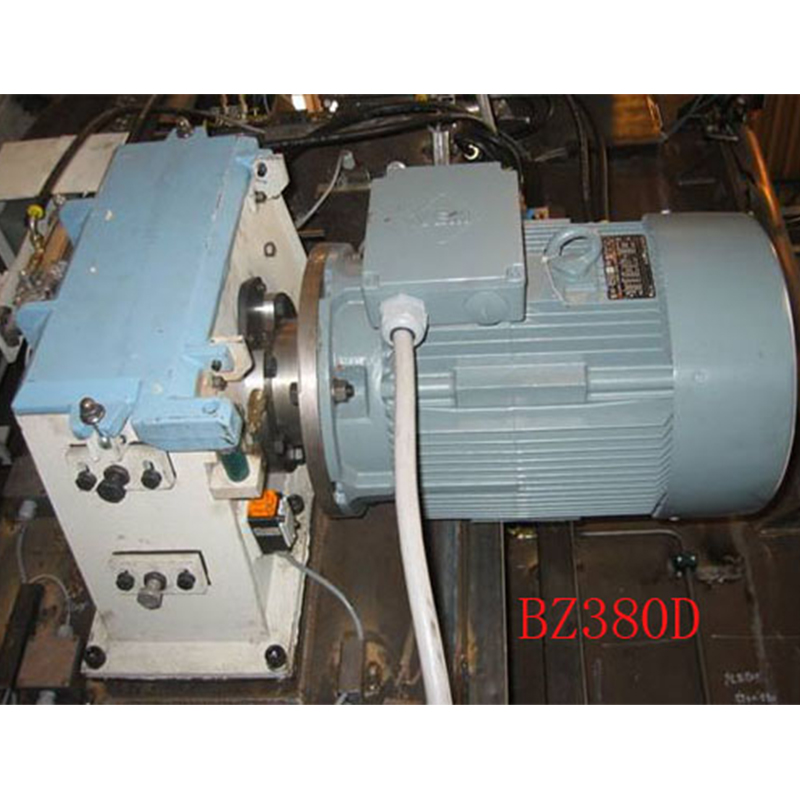

| 抛丸器 | BZ300 | BZ300E | BZ380 | BZ380D | BZU380 | BZ500 | BZU500 |
| 功率[kW] | 5,5–22 | 5,5–22 | 11–30 | 11–30 | 11–37 | 30–55 | 11–110 |
| 输出流量[kg/min] | 40–300 | 40–300 | 90–520 | 90–520 | макс. 540 | 400–700 | 130–1300 |
| 驱动方式 | 直接 | 直接 | V-带 | V-带 | 直接 | 直接V-belt | 直接V-belt |
| 叶片 | 曲面 | 曲面 | 直面 | 直面 | 直面 | 直面 | 直面 |
| 叶片数量 | 7 pcs | 7 pcs | 4 pcs | 4 pcs | 8 pcs | 8 pcs | 8 pcs |
| 叶片直径[mm] | 305 / 340 / 380 | 305 / 340 / 380 | 380 | 380 | 380 at 50Hz
340 at 60Hz |
500 | 500 |
| 叶片固定方式 | 弹簧锁+弹簧 | 弹簧锁+弹簧 | 螺栓+螺母 | 螺栓+螺母 | 插槽 | 螺栓+螺母 | 插槽 |
| 中心盘 | 单盘 | 单盘 | 单盘 | 单盘 | 双盘 | 单盘 | 双盘 |
| 分丸轮 | 敞开式 | 敞开 | 敞开式 | 敞开式 | 非敞开式 | 敞开式 | 非敞开式 |
